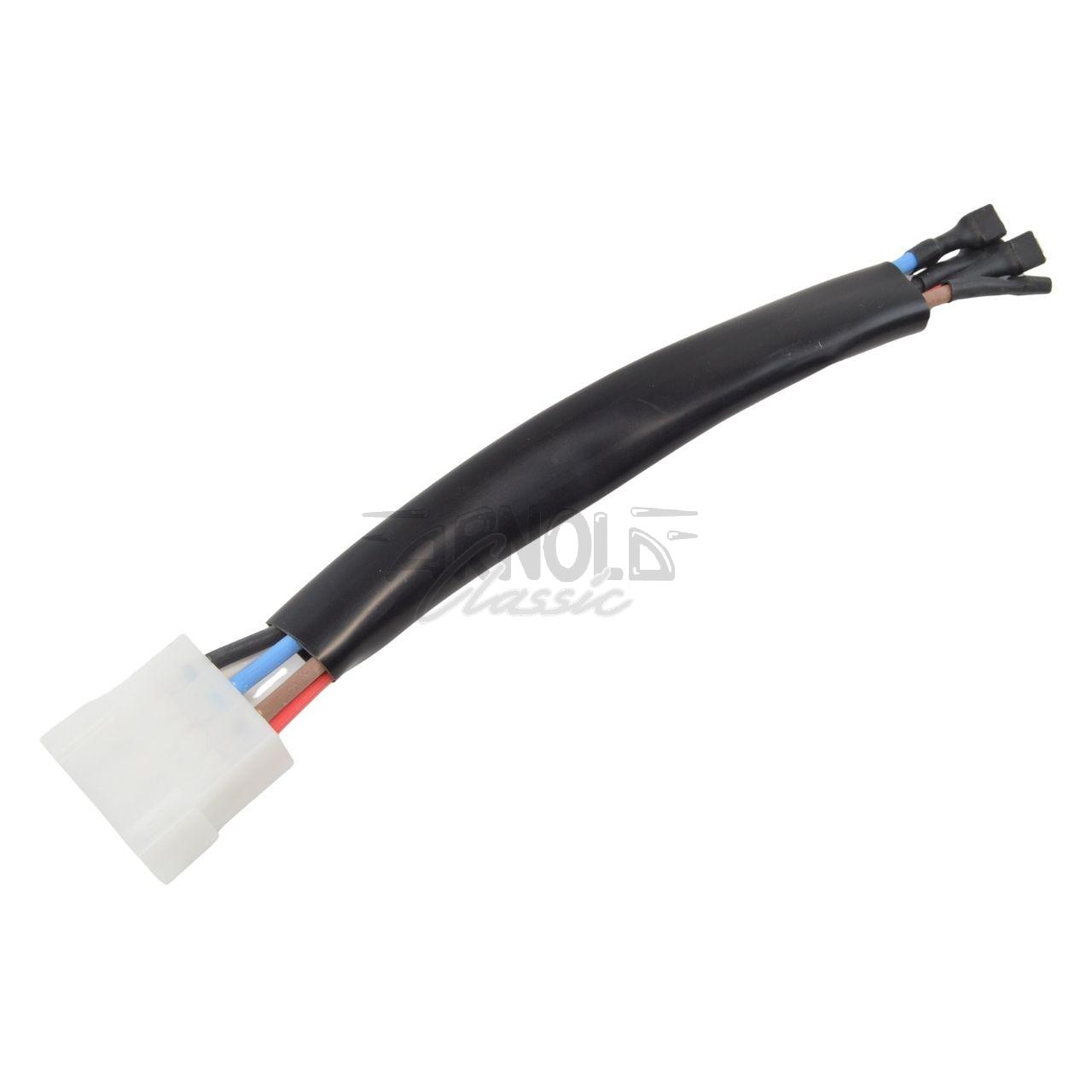

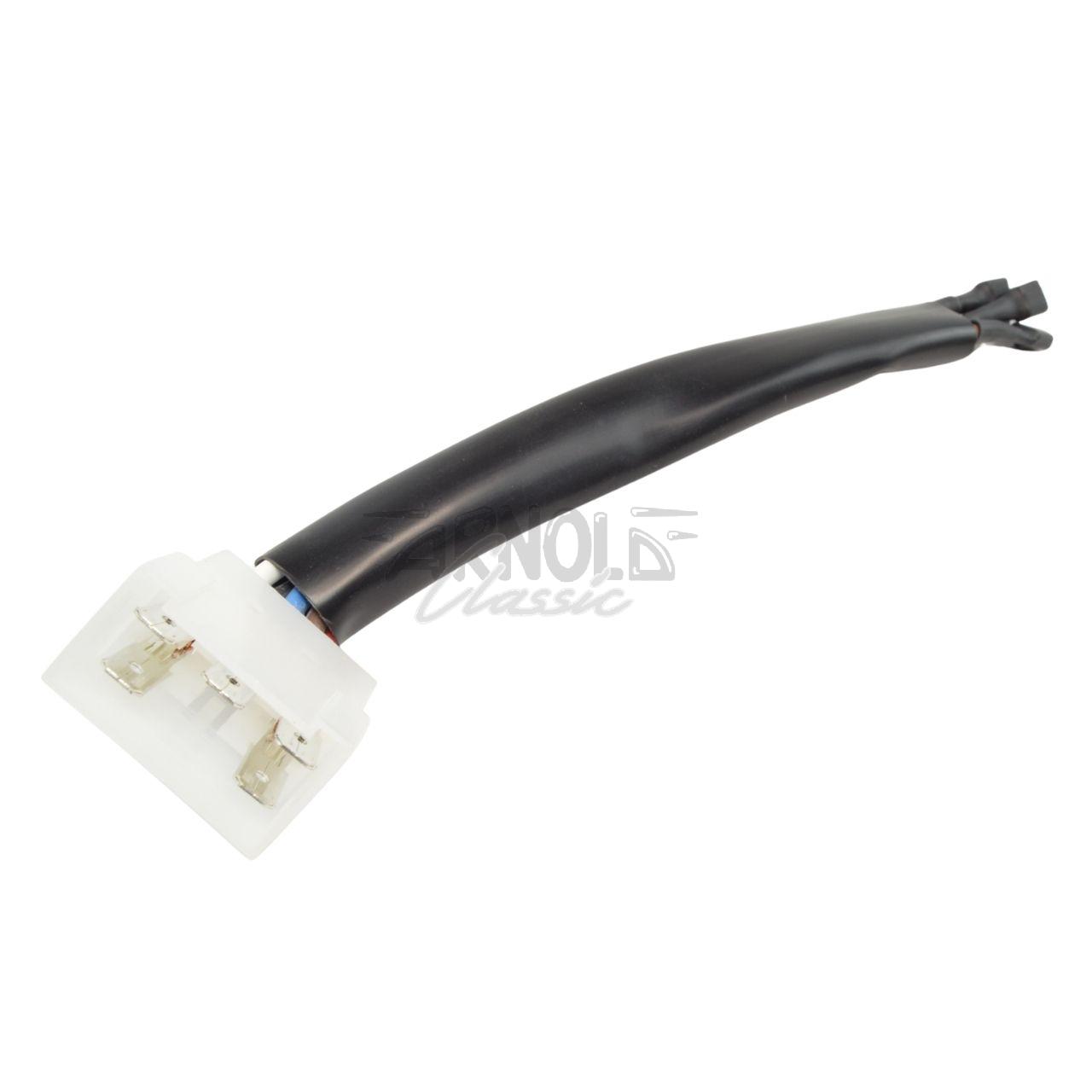

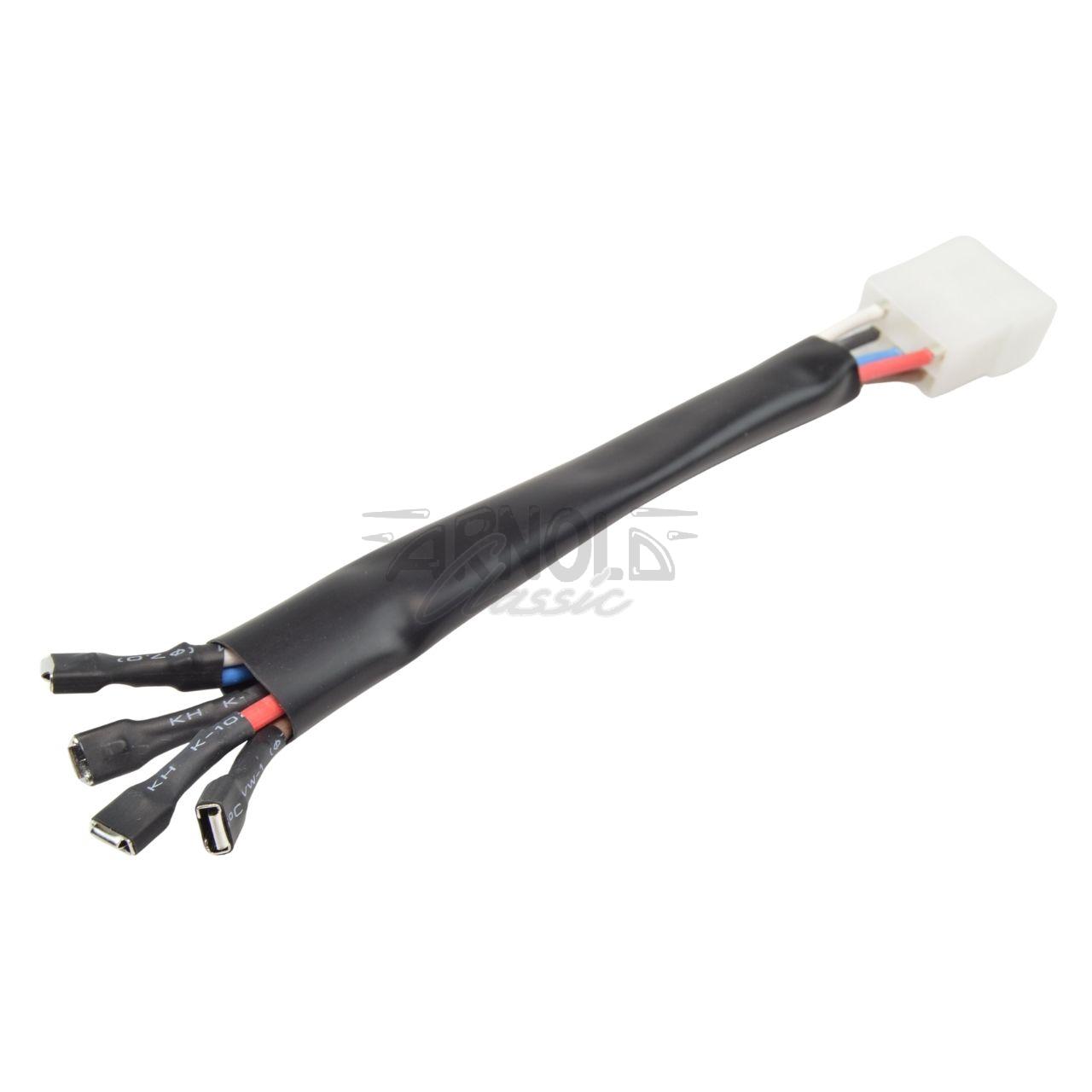

Faisceau de câblage pour contacteur d'allumage, Fiat 124 Spider (1979–1985) – Neuf

Les couleurs des fils peuvent varier, mais cela n'affecte ni le branchement ni le fonctionnement du faisceau. Lors du raccordement, notez que l'emplacement central inférieur doit rester vide, ce qui permet de garantir la bonne affectation des fils. Raccordez le fil situé en haut à gauche à la borne 30/1, celui du haut au centre à la borne INT et celui du haut à droite à la borne 30. Raccordez le fil situé en bas à droite à la borne 50 ; laissez l'emplacement central inférieur vide et raccordez le fil situé en bas à gauche à la borne 15. Tous les fils sont désormais raccordés au contacteur d'allumage, qui est prêt à être installé.
