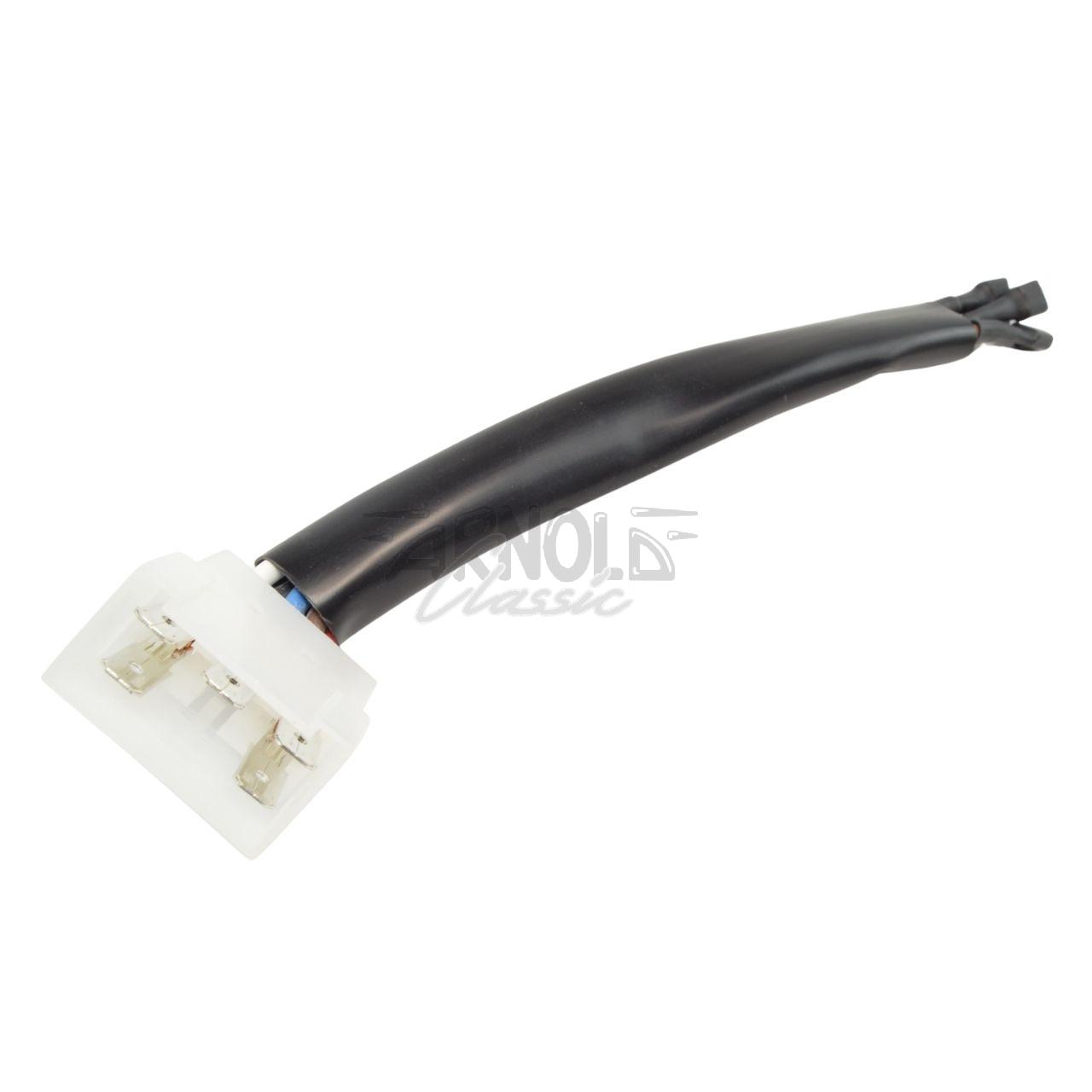

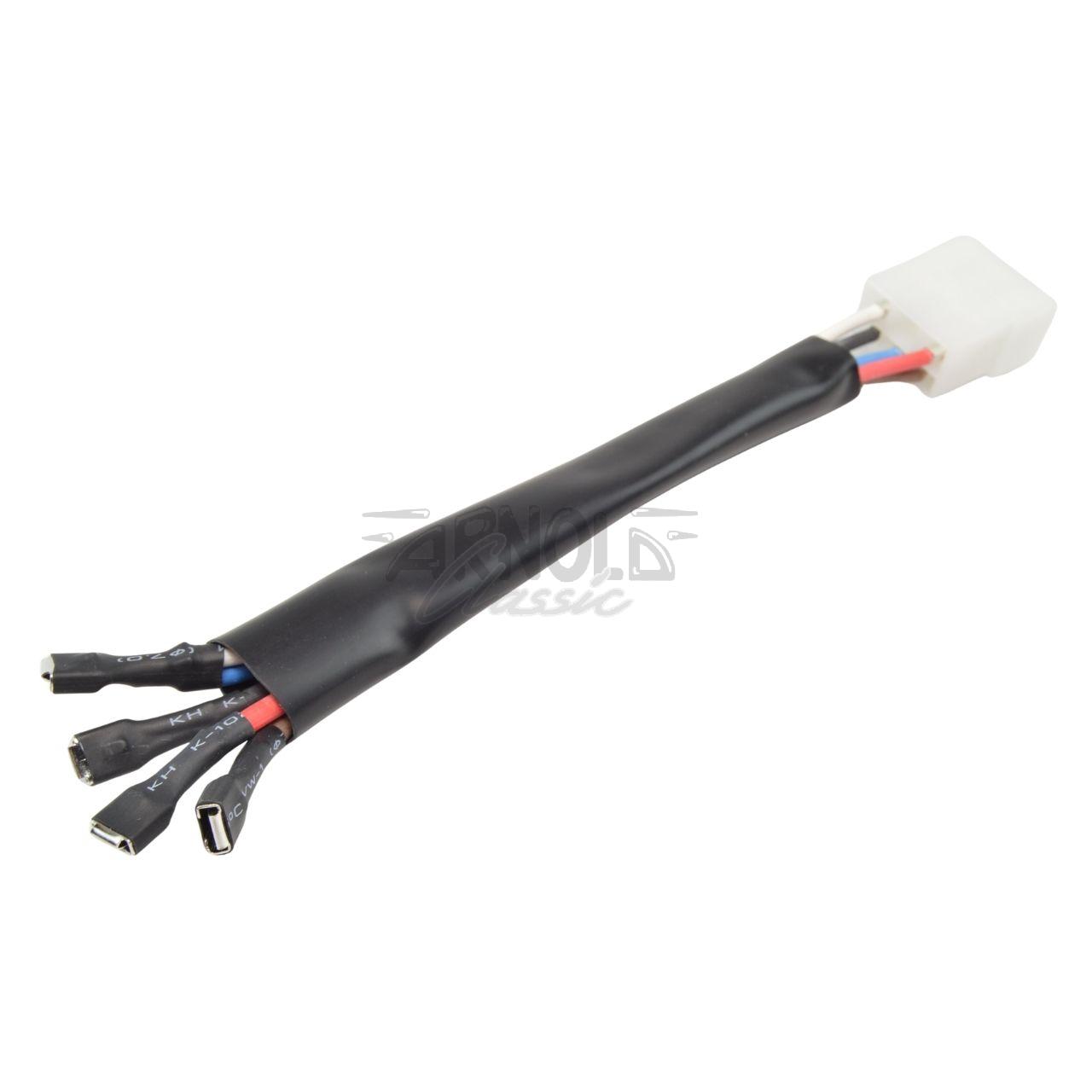

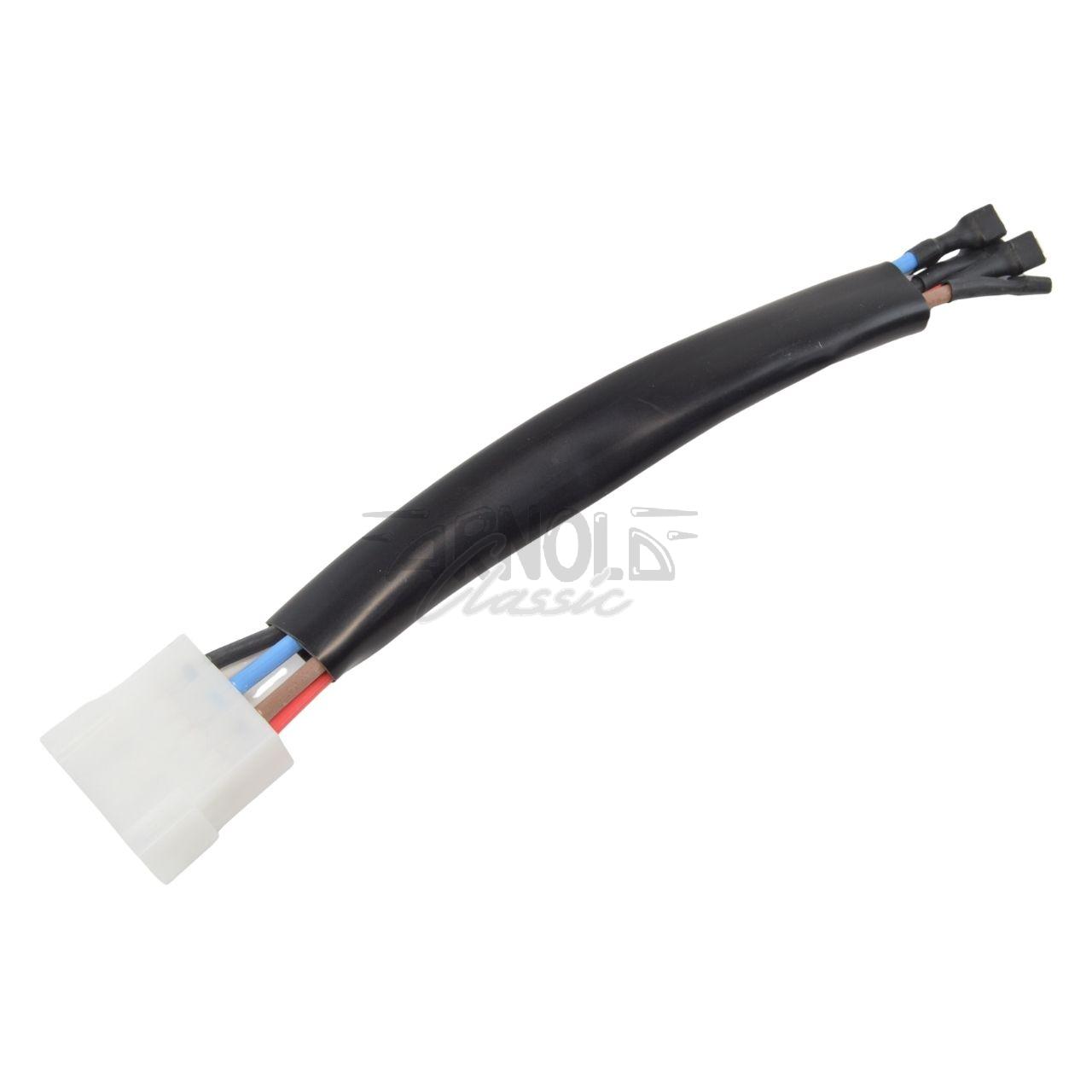

Cablaggio per blocchetto di accensione, Fiat 124 Spider (1979–1985) – Nuovo

I colori dei cavi possono variare, ma ciò non influisce sul collegamento o sulla funzionalità del cablaggio. Durante il collegamento dei cavi, tenere presente che l'alloggiamento centrale inferiore rimane vuoto; ciò facilita la corretta disposizione dei cavi. Collegare il cavo in alto a sinistra al terminale 30/1, quello in alto al centro al terminale INT e quello in alto a destra al terminale 30. Collegare il cavo in basso a destra al terminale 50; lasciare vuoto l'alloggiamento centrale inferiore e collegare il cavo in basso a sinistra al terminale 15. Ora tutti i cavi sono collegati al blocchetto di accensione, che è pronto per l'installazione.
